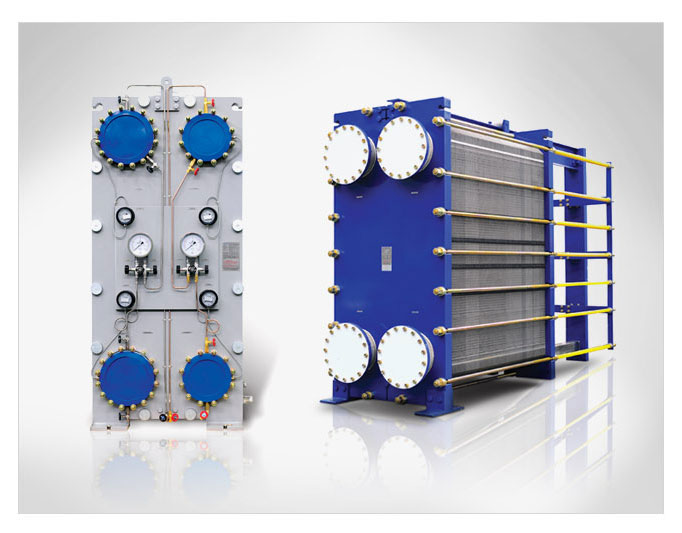

板式换热器 Plate heat exchangers

优秀的传热效果和减少安装面积



概要

换热器是将一个流体（或是 GAS）的热量不经过物理接触传到另一流体的设备，换句话说无需混合不同流体就可以达到传热的目的。
同传统的多管式换热器相比，板式换热器利用高性能的传热板，具有很高的传热效率。
板式换热器的一个固定框架和活动框架之间叠装多个附有垫片的褶状薄型传热板，并通过 Tightening Bolt（夹紧螺栓）将它们压缩组装而成。
传热板 (PLATE) 的波形由高压冲床加工而得，其特殊的设计能够增加热板强度，有效扩展传热面积，使板和板之间的流体产生湍流，迅速完成热交换。同时湍流现象越强，越有利于抑制传热板的规模形成。
热板按照 V 型纹样上、下交替的形式组装，且各个热板的交接处形成格状，有利于液体流动通道的形成。为了提高传热效率，受热流体的流动方向朝上，加热流体朝下设计。
垫片组装在热板边缘以及喷嘴 (Port) 周边的缝隙内，这一结构不仅有助于构成 1、2 次侧流体的流动通道，同时也起到了密封的作用。
不难推断热板之间的通道处于同外部及附近通道隔断的状态，不同的两种流体由热板隔开分离后形成逆流 (Counter Flow)。

特点

(1) 优秀的传热效果

板式换热器可以形成 Reynold No.10 的湍流及涡流，相比多管式换热器所需的层流（Nre 2100 以下）传热效率好，且其总传热系数为 2,000~6,000 Kcal/hr℃，传热效率相当于其他换热器的 3 ~ 5倍。

(2) 减少安装面积

传热效率高，安装面积仅需相同容量多管式换热器的 2-30% 左右

(3) 低污染度

通道中的凸起形成的强湍流，以及流体在换热器内部的短时间停留都有利于抑制 Scale 的附着，同时换热器的组装、拆解、清洁过程简单，能够有效减少污染。

(4) 热损失最小化

板式换热器的散热面在侧边，面积很小，散热量也很小，即使不使用保温或者隔热材料也可以防止热量损失。

(5) 适用性 & 规格化

所有的配件进行规格化管理，互换性很好。同时根据容量变化可自由删减热板的数量。热板和垫片磨损时易于清洁或更换。

产品规格

Max. Operating Temperature	190℃
Max. Operating Pressure	20kg/㎠ / 高压用 50kg/㎠
Plate Material	STS304, 304L, 316, 316L, 317, AVESTA, 254SMO, HASTELLOY-B, C, Titanium, Ti-Pd, NLCP(Nickel), AL-BRASS
Gasket Material	Nitrile(NBR), HNBR, HYPALON, BUTYL, FPM, FPM-G EPDM(Ethylene Propylene Diene Methylene), Silicone Neoprene
Frame Material	Carbon Steel, STS304, 316

应用领域

食品	牛奶、饮料、糖液、酱油、酒类、啤酒、食用油等的加热，杀菌，冷却，热回收，CI P 液加热
化学	石油、石蜡、各种酸、硫酸、煤油、盐水硫酸、锌、核酸、聚合工程、冷却软水、甘油等的加热，乙醇等的冷凝
纤维	洗涤水，NaOH 溶液，染色水冷却，废热回收
电器，电子	循环水，Flushing Coolant，Transmission Oil 冷却，变压器整流器，SCR 冷却,高频热处理冷却，纯水处理，电子管冷却，黑火炉冷却
机械设备	机械设备冷却，乳剂，液压油，研磨液冷却，压缩机，工业炉冷却，Transmission Oil，Autoclave Water 冷却，发动机冷却
造船	Central Cooling、Lub Oil、Jacket、Piston Water、Heavy Oil、Transmission Oil 冷却，Diesel Oil、Heating Oil 预热
炼铁	Mould 冷却，连续铸造工程的冷却，Furnace，Coking Plant 冷却，乳剂，氨水冷却，机械设备，压缩机冷却，洗涤油冷却，液压油冷却，洗涤水的热回收等其他废热回收工程
表面处理	硫酸冷却，磷酸盐，涂装前处理液体加热 / 冷却，热处理液冷却，镀锌，镀铬
提取工程	Crude Alcohol、Soy Bean Oil、脂肪酸等的冷却，椰子油，植物油等的加热
制药	渗滤液、粘膏、糖液、乳剂、悬浊液、血浆、柠檬酸等的冷却，加热，浓缩
造纸纸浆	造纸纸浆
建筑设备	供暖，供热用水加热，空调设备，取暖冷气设备等的循环水加热及冷却，电容器，蒸发器，热泵制冷，液压油冷却，废热回收
汽车	热处理液，切削液冷却，涂装前的热处理，Spray Booth 的 Paint 冷却，（Phosphatizing Sol 冷却）
渔场	渔场海水加热，废热回收，养殖场，内水养渔场
全套设备	蓄冷 SYSTEM，区域供暖 PLANT，核电厂，游泳池
