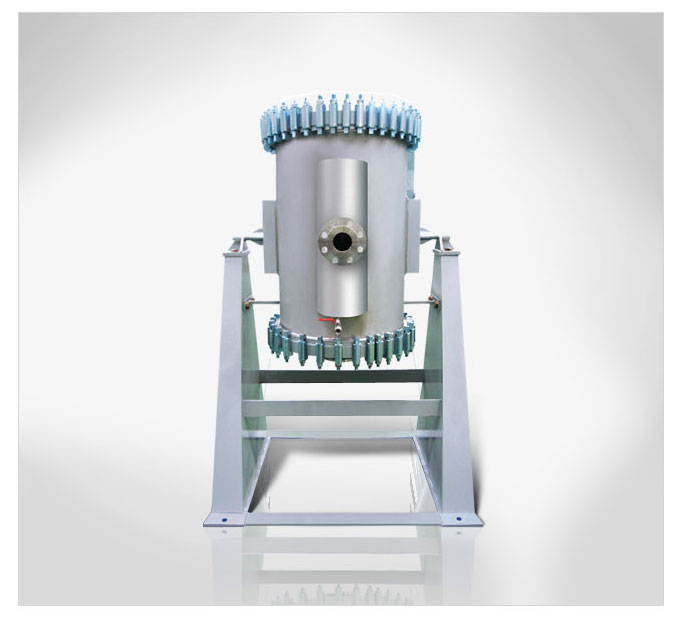

螺旋式换热器 Spiral heat exchangers
具备高效能的超小型设计
概要
Type I (BSFX) : Both Sides Spiral Flow Heat Exchanger
在两种流体形成的逆流作用下,极小的温度差也可以进行热传导。如果在设备运转过程中流量减少或 Stand by 等原因导致流体中的污染物附着在壁面或者底面,当流量恢复正常时,污染物附着部位的流体速度受断面积减少的影响而加快,以此完成对污染物的自动净化过程。
Type II (CSFX) : Cross Spiral Flow Heat Exchanger
流体之间采用垂直传热方式,处理大容量蒸汽、气体、湿蒸汽或此类物质的混合物时使用。流体以垂直方式通过,可以在几乎没有压力损失的状态下快速通过换热器。一般情况下以蒸汽和气体作为媒介,但视情况,也可以适用在流量差异很大的 Liquid : Liquid 热交换作业中。
特点
(1) 超小型,高效率 {例 : 传热面积为 580㎡ 的情况,体积为 2m(D) X 2.5m(H)}
(2) 温度差异极小的情况下,也可以通过完全抗流传热
(3) 两个流体通道 (channel) 间,采用焊接的方式保证流体绝对不会混合
(4) 不同流体适用不同通道,快速的流动最大限度减少 Fouling(污染)
(5) 化学清洗,亦或卸下外盖后的机械清洗都很方便
(6) 高强度的湍流使传热效率最大化
(7) 污染的最小化以及无垫片设计,几乎不发生维修保养费用
(8) 含有 SLURRY 的流体也可以进行热交换
产品规格
总传热系数 | 1000~4000 kcal/㎡hr℃ |
---|---|
传热面积 | 2~400 ㎡/set |
使用压力 | Max. 30 kg/㎠G |
使用温度 | Max. 300℃ |
使用材质 | SUS304, 316, 316L, 317L, 321, TP340 |
应用领域
化学 | 液态或蒸汽状态的浓硫酸、Oleum、硝酸、磷酸、丙烯酸、脂肪酸、溶剂等各种流体的预热,冷却,冷凝功能 |
---|---|
造纸 | 气体,水碱冷却机,废气,Terpentine 冷凝器,Heat Recovery Plant 换热器,Evaporation Plant 的 Surface Condenser 等 |
砂糖及食品 | Raw Juice、Press Water、Vegetable Oil、Waste Water 等预热器以及 Surface Condenser |
纤维 | 用于染色、洗涤工程的热回收换热器 |
汽油及煤炭 | 氨水、Alkacide Lyes、苯洗涤油、磺化氨水等的冷凝器等 |
