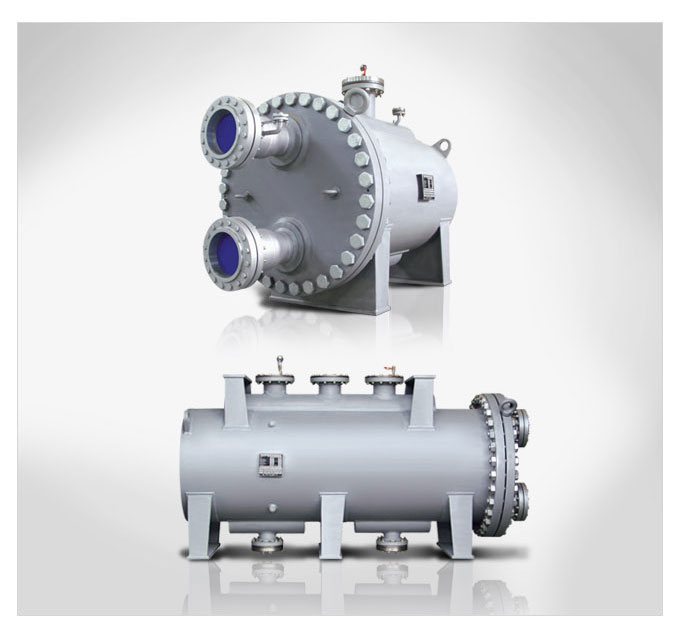

光盘状热交换器 Disk & Shell heat exchangers

性能最好的换热器



性能最好的换热器

过去的 20 多年，继专注于板式换热器的研发后，DHP Engineering 最新又推出了 Disk & Shell Type 换热器。这一产品保留了板型换热器和 Shell & Tube Type 换热器的优点，摒弃了 Gasket 的设计。100% 焊接式换热器的最大内压可达 100bar，效率是 Shell & Tube 换热器的 4~5 倍。

特点

(1) 传热效率高

热交换板的褶皱型结构可在低的雷诺数中形成湍流，因此总传热系数是一般多管式换热器的 4~5倍，为3,000~6,000kcal/㎡hr℃ 左右。

(2) 耐高压

传热板之间以及 Shell 结构是 Full Welded 设计，最高使用压力可达到 100bar。

(3) 耐高温

摒弃了垫片的 Full Welded 设计，使用温度可达到 400℃。

(4) 经济实用

跟多管式换热器相比，价格低，体积减小到 1/4 以下，能够有效节省安装空间，减少重量。Full Welded 设计，避免了定期更换垫片的麻烦，节省了维修保养费用。此外小型的设计可以应用到大容量 Vapor 用电容器上，效果显著。

产品规格

最高使用压力	F.V ~ 100 bar
最高使用温度	-196 ~ 400℃
总传热系数	Max. 6000 kcal/㎡hr℃
Efficiency of Plate	100%

应用领域

船舶	HFO Cooler Steam Heater Oil Cooler Vacuum Condenser
化学	EO / EG 换热器 VOC Condenser 高温高压废热回收换热器 乙醇冷凝 Solvent Recovery System
制冷产业	蒸发器 冷凝器
建筑空调设备	区域供暖 供热用水加热 空调设备 供暖冷气设备 Steam 加热器
其他	发电厂 各种高温、高压热交换及废热回收系统
