DHPBloc

DHPBloc 구조

DHPBloc은 가스켓 판형 열교환기의 적용범위를 획기적으로 높인 제품으로 압력은 42 bar, 온도는 375℃까지 적용할 수 있습니다. 이는 기존 판형 열교환기에 사용되는 고무재질의 가스켓 대신에 전열판을 용접하여 적용하기 때문입니다.

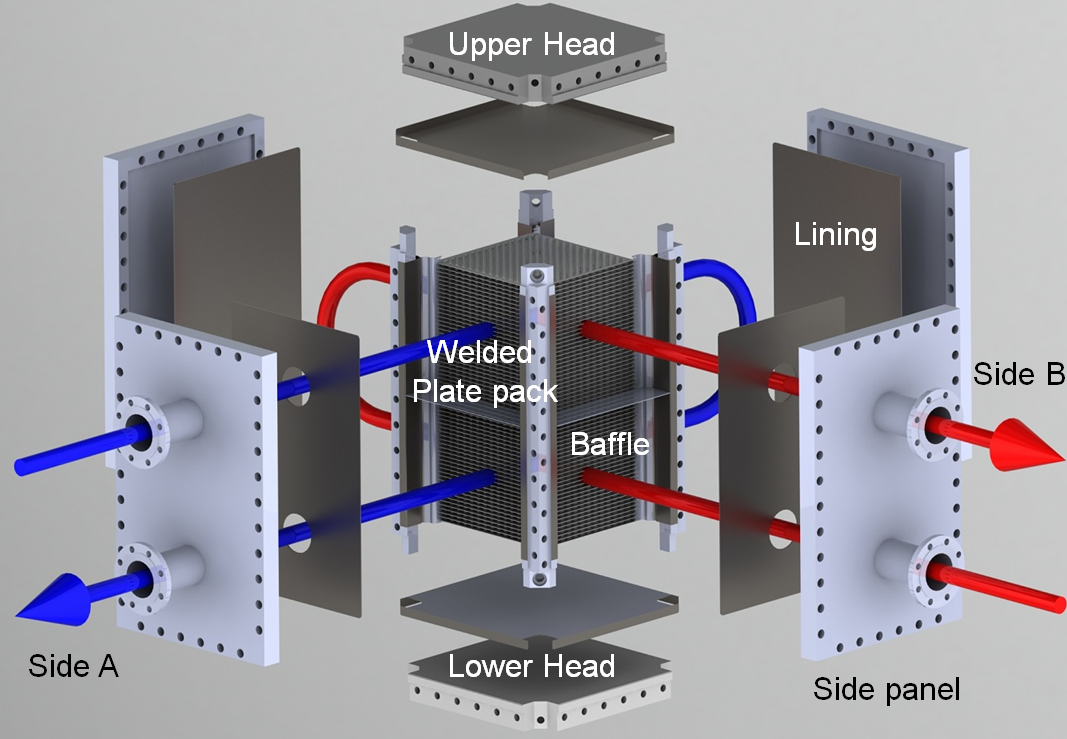

DHPBloc은 교대로 용접된 플레이트 팩(fully welded plate pack), 4개의 사이드 판넬(4 panels), 상·하 23의 헤드(head), 4개의 컬럼(column) 등으로 구성되어 있으며, 볼트에 의해 간편하게 조립될 수 있습니다.

DHPBloc 유체 흐름

유체의 흐름 형태는 기본적으로 교차류(counter flow)를 가지고는 있으나, 배플(baffle)에 의해 유로수가 많아질 경우, 대향류(countercurrent flow) 흐름에 가까워지기 때문에 열교환 효율이 매우 높은 특징을 가지고 있습니다.

DHPBloc 전열판 소재

전열판 소재로는 기본적으로 SS316L을 사용하고 있으며, 아래와 같은 소재들도 사용되고 있습니다.

● SS304, SS316L, 254SMO
● Nickel : Ni.200
● Nickel alloy : C-276, 825, 625, Incoloy, Hastelloy
● Titanium : Ti.Gr.1, Ti.Gr.11

DHPBloc 장점

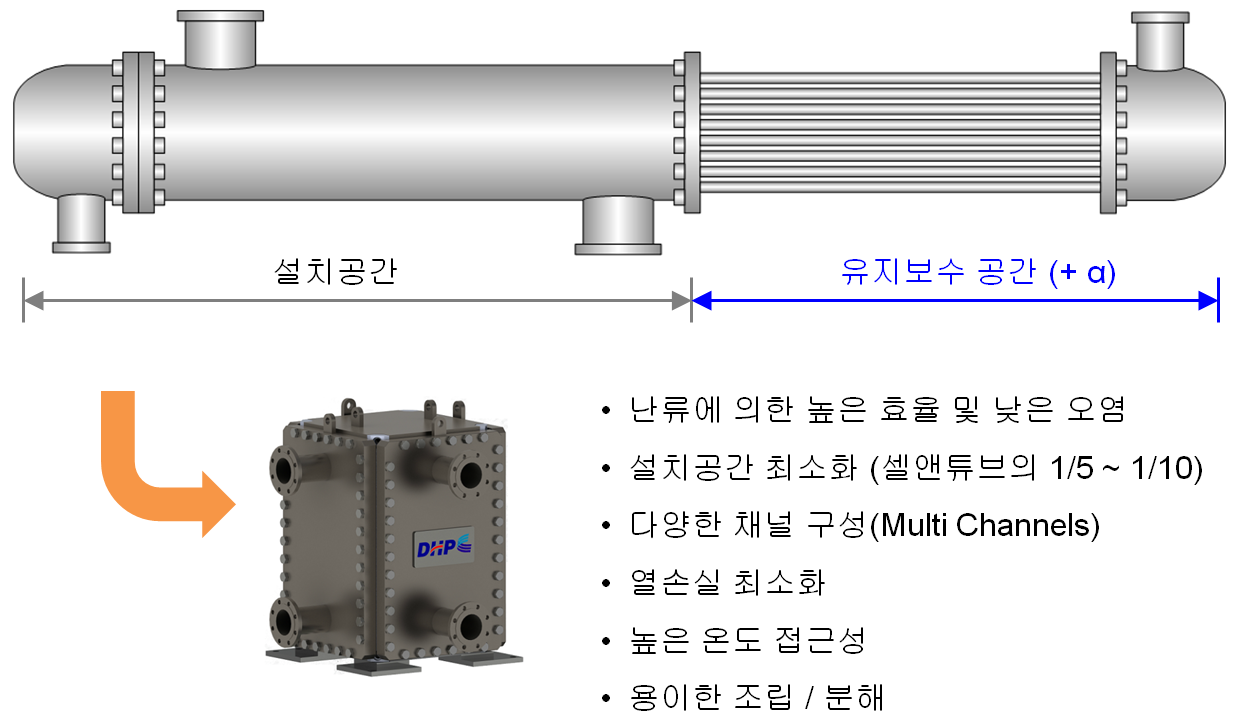

DHPBloc은 동일 용량의 셀앤드튜브 열교환기(Shell & Tube Heat Exchanger)에 비해 제작 비용이 적으며, 열교환 효율이 셀앤드튜브 열교환기에 비해 월등히 높기 때문에 제품의 크기를 현저히 줄일 수 있으며, 이에 따른 DHPBloc의 설치공간도 셀앤드튜브 열교환기 설치공간에 비해 1/5에서 최대 1/10까지 줄일 수 있습니다.

DHPBloc 적용처

● 오일 & 가스 산업(Oil and Gas Industry)

● 정유(Refinery)

● 석유화학 / 화학 산업(Petrochemical & Chemical industry)

● 철강(Steel industry) & Coke oven gas production

● 폐수 처리(Wastewater treatment)

● 증류(Distillery) 외
