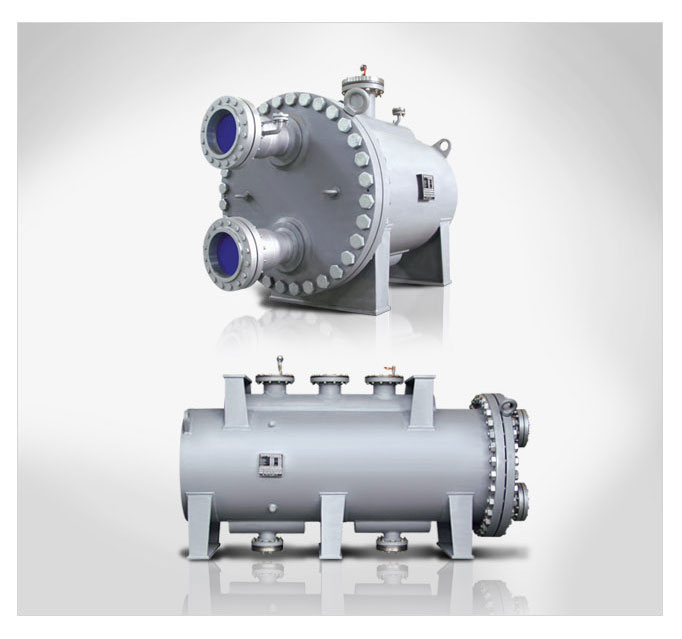

디스크형 열교환기 Disk & Shell heat exchangers

열교환기의 장점만을 살린 제품



개요

지난 20여년간 판형 열교환기의 개발에만 전념해온 DHP Engineering에서 새로이 개발한 Disk & Shell Type 열교환기는 Plate 타입 열교환기와 Shell & Tube Type 열교환기의 장점만을 살린 제품으로 Gasket을 사용하지 않고 100% 용접식의 경우 최대 내압이 100bar 이며 효율은 Shell & Tube의 4~5배에 달한다.

특징

(1) 높은 열전달 효율

열교환판의 주름은 낮은 레이놀즈 수에서 난류를 형성하므로 총괄 전열계수가 다관식 열교환기 보다 4~5배인 3,000~6,000kcal/㎡hr℃ 정도임

(2) 고내압성

전열판과 전열판 사이 및 Shell 구조가 Full Welded 타입 이므로 최고 사용압력이 100bar 까지 사용가능

(3) 고내열성

가스켓은 사용하지 않는 Full Welded 타입이므로 사용온도가 400℃까지 가능

(4) 높은 경제성

다관식 열교환기에 비하여 가격이 저렴하며 크기가 1/4이하로 작아지므로 설치공간 및 무게가 감소되며 Full Welded 구조이므로 주기적으로 가스켓을 교체하지 않아 유지 보수비를 최소화 할 수 있다 또한 대용량의 Vapor용 콘덴서에 소형으로 탁월한 효과를 보인다

사양

최고 사용 압력	F.V ~ 100 bar
최고 사용 온도	-196 ~ 400℃
총괄 전열계수	Max. 6000 kcal/㎡hr℃
Efficiency of Plate	100%

적용 분야

조선	HFO Cooler Steam Heater Oil Cooler Vacuum Condenser
화학	EO / EG 열교환기 VOC Condenser 고온 고압 폐열 회수 열교환기 에탄올 응축 Solvent Recovery System
냉동산업	증발기 응축기
건물 공조 설비	지역난방 급탕 용수 가열 공조설비 냉난방 장치 Steam 가열기
기타	발전소 고온, 고압의 각종 열교환 및 폐열 회수 시스템
