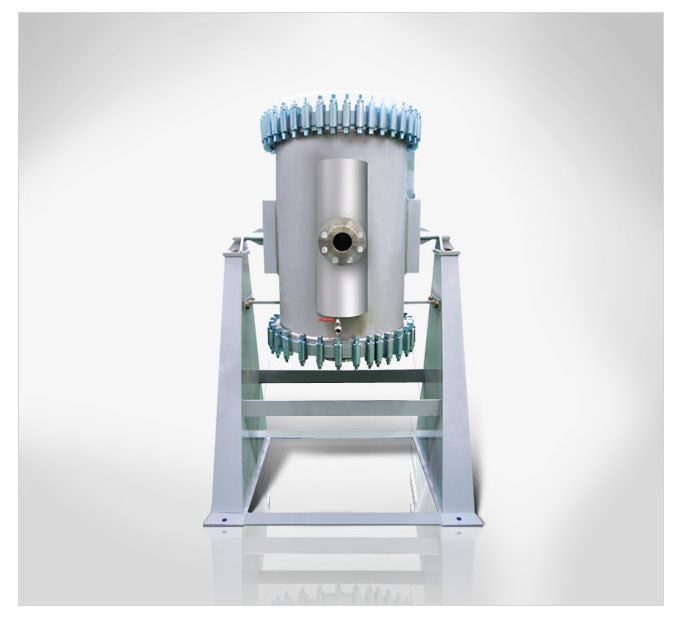

스파이럴 열교환기 Spiral heat exchangers

초소형으로 고효율 보장



개요

Type I (BSFX) : Both Sides Spiral Flow Heat Exchanger

양 유체가 완벽한 항류를 형성하도록 구성되어 있어 작은 온도차이에도 열전달이 가능하며, 만약 운전중 유량 감소나 Stand by 등으로 인해 유체중의 오염 물질이 벽면이나 바닥에 체류하게 된 경우에도 유량이 회복되면 오염물질이 부착된 부위의 유량 통과 단면적 감소에 의한 속도 증가로 오염에 대한 자정작용까지 가지고 있다.

Type II (CSFX) : Cross Spiral Flow Heat Exchanger

유체간의 열전달이 수직으로 일어나게 된 구조로써 대용량의 증기, 가스, 습증기 혹은 이러한 물질의 혼합물을 처리할 때 쓰인다. 수직으로 토과되는 유체의 경우 압력손실이 거의 없이 빠른 속도로 열교환기를 통과하게 되며 주로 증기나 가스가 매체가 되지만 경우에 따라서 유량의 차이가 많이 나는 Liquid : Liquid 의 열교환시에도 사용 가능하다.

특징

(1) 초소형, 고효율 보장 {예 : 전열면적 580㎡의 경우 2m(D) X 2.5m(H)}
(2) 온도차가 극히 작은 경우에도 완전항류에 의한 열전달 가능
(3) 양 유체 채널(channel)간의 완벽한 용접으로 유체간의 혼합이 전혀 없음
(4) 유체당 채널이 하나이며 채널 내부 속도가 빨라 Fouling(오염)이 극히 작음
(5) 화학세척이나 커버의 분리에 의한 기계적 세척이 용이
(6) 고도의 난류형성에 의한 극대화된 열전달 효율 보장
(7) 오염의 극소화 및 가스켓 비사용 등으로 유지보수비가 거의 없음
(8) SLURRY 를 함유한 유체의 열교환 가능

사양

총괄전열계수	1000~4000 kcal/㎡hr℃
전열면적	2~400 ㎡/set
사용압력	Max. 30 kg/㎠G
사용온도	Max. 300℃
사용재질	SUS304, 316, 316L, 317L, 321, TP340

적용 분야

화학	액체나 증기 상태의 농황산, Oleum, 질산, 인산, 아크릴산, 지방산, 용제 등의 각종 유체의 예열, 냉각, 응축 기능
제지	가스, 양잿물 냉각기, 폐가스, Terpentine 응축기, Heat Recovery Plant의 열교환기 Evaporation Plant의 Surface Condenser 등
설탕 및 식품	Raw Juice, Press Water, Vegetable Oil, Waste Water 등의 예열기 및 Surface Condenser
섬유	염색, 세탁 공정에서의 열회수용 열교환기
가스 및 석탄	암모니아수, Alkacide Lyes, 벤젠세척유, 황화암모니아수 등의 응축기 등
